Первым действием при обнаружении изъяна должен быть тщательный осмотр и выявление причин, которые привели к появлению трещины, ведь при соблюдении технологии строительства и правильном проектировании дома стоят много лет и не разрушаются.
Скорее всего, фундамент пристройки проседает или «уплывает» от основного здания и тянет за собой всю конструкцию. Это происходит под влиянием нескольких факторов:
- неправильный расчёт сопротивления грунта, точки промерзания;
- неверный выбор типа и конструкции фундамента;
- недостаточная глубина, толщина фундамента;
- высокий уровень подземных вод, сезонное повышение его уровня;
- нестабильный пучинистый глинистый грунт;
- нарушения при формировании песчано-гравийной подушки под фундамент, некачественная утрамбовка;
- строительство под уже готовым основным зданием погреба или подвала.
Получается, что грунт под основным строением уже уплотнился, основная естественная усадка прошла, а у новой пристройки, особенно с дальней от дома стороны, грунт ещё не утрамбован и активно проседает — в результате и появляется трещина.
Для оценки степени опасности щели и темпа её увеличения используют специальные контрольные маячки. В домашних условиях можно воспользоваться двумя способами для замера скорости роста трещины:
- наклеить поперёк трещины бумажную полоску с отметкой даты установки;
- изготовить гипсовую полоску из раствора и налепить её поперёк щели.
Проверять состояние такого маячка необходимо регулярно. Если разрывы частые и повреждение увеличивается, то для устранения этой проблемы потребуются сложные технические решения и консультация профессионала. Если же в процессе проверки разрывов не было, то степень опасности низкая, однако заделать трещину необходимо. Предварительно обязательно нужно устранить причину возникновения изъяна, иначе разрушение будет продолжаться, и все ремонтные работы пойдут насмарку.
Обзор основных видов швов и особенности их устройства
Сейсмические и осадочные
Варианты пристроек: 1. Старый дом. 2. Пристройка.
Сейсмические швы между фундаментами, как правило, устраивают в потенциально опасных в сейсмическом плане зонах. Наличие их способно предотвратить в какой-то степени колебание земной коры и не дать растрескиваться фундаменту и стенам дома.
Чтобы правильно устроить их, прежде всего необходимо разбить фундамент на несколько кубов с одинаковыми сторонами. Именно по всем ребрам этих условных кубов и должны делаться швы. Причем они должны выглядеть в виде небольших отсеков, надежно защищенных гидроизоляционными материалами от влаги и температуры.
Осадочные швы целесообразно устраивать для фундаментов зданий, которые будут иметь переменную этажность. Ведь в этом случае часть здания с меньшим количеством этажей будет давить на фундамент меньше, чем часть с большей этажностью. А швы способны выровнять такую нагрузку. Помимо этого, устройство их может компенсировать проблемы, возникающие в случае осадки грунта.
Принцип устройства состоит в том, что делится на определенные узлы как фундамент, так и само здание. Швом при этом должен быть защищен каждый узел. Соответственно, обустраивать их необходимо и на плите здания. Хоть это и займет больше затрат материалов и времени, в будущем качественный деформационный шов во много раз снизит вероятность растрескивания стен.
Температурные и усадочные
Сопряжение фундаментов: 1. Дом. 2. Старый фундамент. 3. Штыри. 4. Арматура. 5. Цоколь. 6. Основание фундамента.
Температурные деформационные швы между фундаментом лучше всего устраивать в местности, которая имеет очень переменчивый климат. То есть температура будет оказывать сильное влияние на качество строения. Это касается как мест с холодным климатом, так и с жарким в том числе.
Исходя из технологии устройства температурных швов, полностью все здание делится на определенные квадратные отсеки, размер которых определяется путем расчетов. Удобнее всего делать это на плите, где замеры получатся более четкими. При этом учитывается географическое положение, сейсмические условия местности, габариты здания и глубина промерзания грунта. И хотя обычно такие швы не делают на фундаментах, опытные строители считают, что лучше их все-таки делать, так как глубина промерзания может значительно колебаться в разные периоды.
А вот что касается усадочных швов, то их целесообразно применять для фундаментов и зданий, в строительстве которых присутствует большое количество бетона, особенно если он заливается поверх монолитного каркаса фундамента.
Объясняется это очень легко. Ведь со временем бетон имеет свойство отдавать влагу, тем самым немного уменьшаясь в размерах. Но даже незначительное уменьшение может привести к большой деформации и появлению трещин на фундаменте и стенах. Поэтому обустройство их обязательно в местах, где используется много бетона.
Но между тем, лучшим вариантом строители считают объединение температурного и усадочного типа швов. Такой вариант дает лучший эффект, к тому же, устройство их считается самым простым. Комбинация этих типов может применяться для строений любой этажности и для любого типа фундамента.
Устройство шва, защищающего фундамент от деформации
Различие деформационных швов друг от друга предопределяет область их применения. Например, устройство сейсмического шва на фундаментах оправдано в зонах повышенной сейсмической активности. Он принимает на себя нагрузку при колебаниях грунта и защищает здание от деформации. Если требуется сделать шов между основным строением и пристройкой, фундаменты этих конструкций необходимо разделить слоем пенплекса, стироформа или армофлекса толщиной в 2 см. Данная мера сгладит возможные колебания.
Сопряжение фундаментов: 1. Дом. 2. Старый фундамент. 3. Штыри. 4. Арматура. 5. Цоколь. 6. Основание фундамента.
Читать еще: Заделка трещин в стенах
Зонами устройства температурных швов на фундаментах являются регионы, где температура воздуха в течение года имеет большой диапазон. Чтобы сгладить движения почвы вследствие температурных перепадов, площадь фундамента под домом делится деревянными рейками на отдельные секторы (карты). Такие швы больше популярны при защите неотапливаемых помещений.
Усадочные деформационные швы монтируются между слоем фундаментных блоков и заливаемым сверху бетоном. Причина таких операций – учет способности бетона уменьшаться в своих размерах при испарении воды.
Строительство осадочного защитного шва показано при строительстве основания под многоэтажным домом. Это позволяет равномерно распределить суммарную нагрузку и предотвратить всевозможные разрушения.
Монтаж швов против деформации строений выполняется с привлечением различных профилей. Иными словами, современные строители подбирают оптимальный вариант профиля и делают из него деформационный шов для фундамента.
Профиль для устройства деформационного шва на фундаменте
Важно: все деформационные швы, устраиваемые в основании здания, должны быть четко прописаны в проектной документации.
Цель монтажа фундаментных швов – защита строения от деформации и обеспечение его устойчивости.

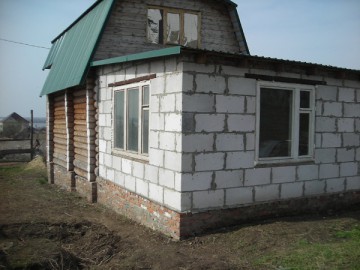

Возведение пристройки из облегченных бетонов
Пеноблок – самый популярный способ возведения подобных пристроек. Последний обладает несколькими преимуществами:
- Экономия времени. Пеноблоки достаточно легкие для быстрой манипуляции, а также имеют большие размеры. Все это позволяет строить стены на их основе максимально быстро;
- Относительно малая масса по сравнению с обычным бетоном и кирпичом. Усадка в этом случае присутствует, но по сравнению с тем же кирпичом она очень мала;
- По сравнению с древесиной пенобетонные пристройки более долговечные, прочные, а также не являются горючими.
Среди прочих достоинств можно отметить привлекательные расценки, паропроницаемость, низкую теплопроводность, а также полную экологическую безопасность. К недостаткам же может быть отнесен непривлекательный внешний вид, что требует обязательной отделки и гигроскопичность высокого уровня. Другими словами – влага проникает в стены, не только повышая их теплороводимость, но при этом и постепенно разрушая вследствие разрыва при превращении в лед во время морозов.
Процесс возведения пристройки на основе пеноблоков состоит из следующих этапов:
- В зависимости от масштабов строения, мы производим уже описанный выше деформационный шов, либо жестко соединяем оба фундамента. При этом последний вариант подходит только в случае отсутствия пучинистых грунтов, и при этом при сравнительно незначительной массе постройки. В противном случае усадка нового фундамента может деформировать основной дом;
- Что касается способа возведения фундамента, то он может быть свайным, столбчатым либо ленточным. Возведение каждого из них подробно описано на нашем сайте;
- Перед укладыванием стен верхняя часть фундамента увлажняется водой с целью повышения сцепления с цементным раствором. При этом первый ряд в несколько слоев обрабатывается гидроизолирующим составом, защищаемым конструкцию от капиллярной влаги;
- Первый слой блоков должен быть выложен идеально ровно, так как от этого в огромной степени зависит дальнейшее качество стены;
- Все последующие рядов блоков укладываются на клеевый состав, что позволяет максимально сузить швы вплоть до 1 миллиметра, в результате чего в стенах не образуется мостиков холода;
- Через каждые пять рядов на углах конструкции выкладывается армирующая конструкция, которая дополнительно укрепляет стены. Для этого при помощи циркулярной пилы производится пропил квадратной формы, в который выкладывается арматура;
- На завершающем этапе осуществляется отделочные мероприятия, внешняя часть которых производится по принципу, описанному в предыдущем пункте о каркасной пристройке. Тоже самое касается и возведения кровельной конструкции.
Строительство домов
Больше половины владельцев загородных домов рано или поздно сталкиваются с необходимостью расширения площади своего жилища. Естественно, это сделать проще всего на стадии проектирования постройки, но в это время, как всегда, ограниченный бюджет строительства не позволяет получить большую площадь. Как поступить, если вам достался жилой дом, а вы к нему хотите возвести пристройку? Начинать рекомендуется с самого ответственного этапа – соединения нового фундамента для пристройки к старому. Давайте разберемся, какой фундамент заливать для пристройки, и как правильно объединить основание дома и фундамент пристраиваемого модуля.
Содержание:
Необходимость стыковки двух фундаментов
У владельцев домов нередко возникает потребность в увеличении жилого помещения. Удобным и практичным вариантом расширения недвижимости является пристройка блочных модулей, таких как веранда. Подобные помещения являются открытыми, поэтому время здесь можно проводить исключительно в теплое время года.
Перед строительством модуля необходимо во внимание принять, что пристройка к дому возможна только при соблюдении перечня условий: получение соответствующих разрешительных документов на возведение новых конструкций, выдерживание всех допустимых расстояний до соседних домов и участков, обеспечение независимой осадки всех элементов дома относительно друг друга.
Как и любой строительный процесс, постройку веранды следует начинать с разработки проекта. Данный модуль около дома необходимо располагать таким способом, чтобы вы из неё могли попасть в основное помещение, поэтому веранду принято строить с торца дома или около главного входа.
При всей простоте конструкции пристройку следует выполнить качественно и грамотно, и одной из первых проблем, которая возникает вместе с этим, считается устройство фундамента под постройку. Лучшим из решений при возведении основания под пристройку рядом с домом считается объединение фундаментов. Иначе в стенах могут появиться трещины, начнется просадка пола и прочие неприятности.
Читать еще: Дом из камня и бревна
Особенности соединения старого и нового фундамента
Чтобы понять, как правильно возвести фундамент для пристройки, следует узнать, как выполнен фундамент под домом и какой он. Если фундамент ленточный, то нужно знать его ширину, если столбчатый, то — габаритные размеры столбов, а также обязательно его глубину. Специалисты настоятельно советуют воздержаться от строения фундамента пристройки, который отличим от основания дома. Таким образом, если ваш дом располагается на монолитной железобетонной ленте, лучше не экономить и не возводить столбчатое основание для пристройки.
Суть в том, что разные типы фундаментов с грунтами взаимодействуют по-разному, соответственно, у них отличается и усадка. Поэтому, чтобы не хотите рисковать, лучше ставку делать на одинаковые основания. Глубина фундамента пристройки должна совпадать с глубиной фундамента для дома — это позволяет избежать перекосов. Глубину замерить достаточно просто. Чтобы измерить ширину, возьмите прут из металла и согните его под прямым углом.
После этого держите согнутую часть в горизонтальном положении в руке и продевайте под фундаментом. Поворачиваем так, чтобы с противоположной стороны крюк зацепился. Дальше сделайте на пруте отметку и достаньте его. По засечке можете измерять ширину базы. К тому же фундамент под блочный модуль должен быть связанным с уже существующим, потому что новые стены в противном случае спустя некоторое время отойдут от старого строения. И это провоцирует формирование щелей и перекосов.
Важным моментом, на который нужно обратить внимание, если вы собираетесь связать между собой фундаменты, является то, что в весеннее время будет происходить снижение несущей способности почвы. В результате этого увеличивается его влажность. Здание, что построено на новом фундаменте, весной даст дополнительную усадку.
Учитывая тот факт, что старая и новая постройки могут иметь в весе значительную разницу, стоит понимать, что проседание оснований происходить будет неравномерно. Поэтому для связки фундаментов между ними следует выждать один сезон перед работой и предусмотреть технологический разрыв. Такой разрыв, как правило, представляет из себя промежуток, что имеет размер примерно 20 — 40 сантиметров, в котором размещаются куски арматурных стержней, которые выступают из фундаментов.
Для расширения фундамента применяют обыкновенный бетонный раствор или железобетон. Чтобы старая и новая части фундамента соединились между собой прочно и образовали монолитную конструкцию, перед заливкой нового основания бетоном, необходимо провести усиление фундаментов: сварить арматуру этих частей фундамента или в старое основание засверлить арматурные стержни.
Методы соединения двух фундаментов
Связку двух фундаментов можно выполнять, исходя из одного из двух решений: возведение фундамента пристройки отдельно или жесткое объединение его с основанием жилого дома. При выборе определенного решения рекомендуется отталкиваться от тяжести пристраиваемого модуля и качественных показателей почвы на участке. Если она равномерная, и построенный дом не дал со временем существенную усадку, вы можете объединить в единую конструкцию фундамент здания и основание пристройки. В противном случае следует задуматься над постройкой отдельного фундамента, который с основанием дома будет контактировать через деформационный шов.
Жесткое соединение основания дома и пристройки
При постройке дома своими руками сложнее всего выполнить полноценное жесткое соединение, чтобы получилась единая конструкция жилой дом-пристройка. Как правило, подобное решение актуально для ситуации, когда на участке слабопучинистый или непучинистый грунт (когда можно спрогнозировать осадку нового фундамента), а также в случае, когда планируется возводить двух- и больше этажную пристройку с домом под одной крышей. После проведения работы получится единая конструкция.
Соединение «лента-лента» между собой двух ленточных фундаментов своими руками осуществляют таким образом:
- Сначала нужно откопать фундамент на глубину основания жилого дома, длина траншеи должна составлять порядка 1,5-2 метров. Откапывать следует не всю сторона, а только её часть, при этом обустраивая песчаную подушку.
- Пробурите в основании дома отверстия, что имеют диаметр равный диаметру арматуры. Для средней части ленты отверстие бурят на глубину ¾ ширины ленточного фундамента в шахматном порядке и для угловых частей — на 0,5 метра.
- В отверстия, что пробурены на ¾ ширины ленты, нужно вбивать арматуру с продольной прорезью, куда вставляют расклинивающий вкладыш, к примеру, из древесины. В проделанные отверстия длиной полметра вбейте арматуру 14 миллиметров с периодическим профилем.
- Далее занимаются формированием каркаса будущего фундамента, применяя в качестве элементов нового основания выпуски вбитой арматуры. Для стыковки следующих частей основания делают выпуски, что имеют длину 30-40 сантиметров, которые свариваются впоследствии.
Жесткое соединение для незамкнутого контура формируется аналогичным образом, только арматуру вбивают несколько иначе и её на единицу площади используется больше в местах контакта двух оснований.
Жесткое соединение «плита-плита» плитного фундамента и основания под пристройку можно сделать при условии, если фундамент имеет большую толщину (от 400 миллиметров), или при наличии в основании жилого дома от цокольной части выступов плиты. Как правило, подобные выступы оставляют при возведении фундамента для постройки из газобетона. Основание при этом должно выступать хотя бы на 30 сантиметров, что позволяет оголить арматуру плиты и после этого приварить ее к каркасу нового плитного фундамента.
В случае большого различия в весе нового и старого зданий, к примеру, пристраивается к дому легкая веранда, уровень их усадки будет существенно отличаться. Поэтому не рекомендуется жестко связывать фундаменты этих сооружений. В этом случае вам стоит обратить внимание на возведение отдельного основания под пристройку.
Отдельное основание и деформационный шов
Самым простым и от того наиболее распространенным вариантом заложения фундамента для пристройки считается возведение отдельного основания, что размещается в непосредственной близости от основания дома. В этом случае надежнее всего работать по замкнутой схеме, когда вы возводите возле дома полноценный железобетонный ростверк. Между двумя фундаментами гидроизоляция выполняется посредством укладки листов рубероида.
Также вы можете использовать теплоизоляционный материал или паклю. Суть метода проста – создать слой, позволяющий новому основанию сыграть при осадке, при этом не повреждая фундамент дома. При расчетах соединения оснований посредством деформационного шва принято ориентироваться на показатели почвенной смеси, а также потенциальные нагрузки от пристройки на участок под ее основанием.
Расчет основания проводят таким же способом, как и при возведении фундамента ленточного заглубленного или мелкозаглубленного. Перед тем, как сделать фундамент, нужно усчитать поправку на будущую усадку, которую реализуют посредством закладки нового основания немного выше старого. Новая конструкция со временем даст осадку на глубину основания жилого дома. Для сооружения каркасной пристройки применяют столбчатый фундамент, благодаря малому весу конструкции.
Ещё один вариант – пристройку поставить на подушку из бетона. Они легко отливают по форме непосредственно на месте. Готовые сваи пропитайте предварительно мастикой, гидроизоляционным материалом или прочими пропитками для защиты, после этого их устанавливают в форму и заливают бетоном.
Столбы расставляют друг от друга на расстоянии приблизительно от 1 до 1,5 метра, зависимо от габаритных размеров и веса пристраиваемого модуля. Определяются высотой, на которой вы будете располагать пол, подрезают их до определенного размера. Далее к ним крепится обвязка здания. Уже через два дня вы можете начинать строительство, что значительно сокращает сроки рабочего процесса.
Идеальный вариант соединения фундаментов
Уже на этапе возведения дома следует задуматься над тем, что через определенное время вам захочется свои домашние владения расширить. Гораздо проще фундамент для пристройки заложить именно на этой стадии. Это и есть идеальная технология фундамента. Подобный подход позволит создать жесткую конструкцию, и вам не придется думать о деформационных швах и других конструктивных решениях.
Пустующую тем временем площадку вы можете прикрыть настилами — временными конструкциями. От такого подхода хорошо гидроизолированному фундаменту не будет ничего. К тому же за это время основание займет самое прочное положение и уменьшит риски осадки при строительстве надземной части пристройки.
Таким образом, нередко возникает ситуация, когда рядом с домом требуется воздвигнуть пристройку или новое здание. При присоединении нового фундамента к старому необходимо новой части обязательно дать время хорошо затвердеть. От стадии проектирования фундамента и его закладки до возведения стен в идеале должен пройти хотя бы год. При этом необходимо во внимание принимать такие факторы, как рельеф участка, тип грунта, вес строения и прочие особенности.
Соединение фундамента для пристройки с основным деформационным швом
Этот способ намного проще и менее затратный. Новый фундамент устраивается рядом с существующим, но не стыкуется с ним и работает независимо, как отдельный элемент. Пристроенный фундамент как правило, менее мощный, чем существующий, но тем не менее, требует расчета. Технологический зазор между фундаментами устраивают, проложив в местах сопряжений доски, обернутые гидроизоляционным материалом – рубероидом или полиэтиленом толщиной не менее 250 мкм. Минимальный зазор – 50 мм.
В случаях, когда грунты основания склонны к сильному пучению, уровень пола пристройки выполняют ниже уровня пола основного здания, из расчета на величину пучения. При высоте пристройки до второго этажа минимальное расстояние между основной стеной и пристройкой должно быть не менее 20 мм. Получившийся шов заполняют изоляционным материалом, чаще всего минватой или пенополистиролом. Второй вариант несколько хуже из соображений пожарной безопасности, если материалы основного сооружения и пристройки – дерево.
Наружные участки стыка основного здания и пристройки заполняют монтажной пеной и слоем атмосферостойкого эластичного герметика, и затем закрывают декоративной накладкой, закрепляя ее только к одной стене, чаще всего к капитальной. Таким образом, и пристройка и ее фундамент не зависят от основного здания и его движения в результате действия сил морозного пучения, и не влияют на него.
Вместо заключения
Пару слов о том, как сделать так, чтобы оба независимых фундамента (пристройки и дома) не плавали между собой. Для нивелирования сезонных колебаний и пучения, для фундамента пристройки рекомендуется произвести утепления и подготовить утепленную отмостку. То есть необходимо исключить промерзание под подошвой.
Для этого на схеме чертим разрез в масштабе, а ширину утепления отмостки основания рассчитываете так, чтобы от ее края до подошвы основания было расстояние не меньше, чем составляет глубина промерзания почвы. Таким образом, чем фундамент глубже залегает, тем уже требуемая ширина утепления отмостки.
